在加熱過程中，由於榴莲视频色在线观看電流的尖角效應，導軌式淬火機床避免了工件球麵上、下凹頭兩個麵的尖角部分產生局部過熱和過燒。試驗中，在工件球的上下兩個端麵邊緣分別用仿形紫銅材料半環對工件球的尖角部進行防護。

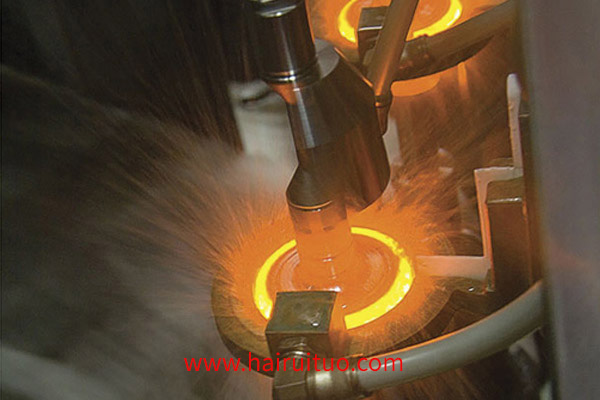

通過對典型工件T80鏟刀連接座凹球表麵進行高頻電源掃描，對其淬火性能進行了測試：表麵硬度(HRC)52.5,53.5,52.O,53.5，淬火硬化層深度2.5~3mm，硬化層組織結構為淬火馬氏體5~6級，硬化層基本沿球麵均勻分布。

通過對10個工藝試驗樣品的檢驗，驗證了導軌淬火機床的檢驗結果和穩定性：其淬火裝置(簡易)、工藝設備和淬火工藝均具有穩定的可靠性和重複性。過程完善後，需要40s/件完成一次運行周期，對小批量(10個樣品)進行檢測，結果具有可靠的穩定性。
