榴莲视频色在线观看淬火件淬火層深度對零件的力學性能有什麽影響？

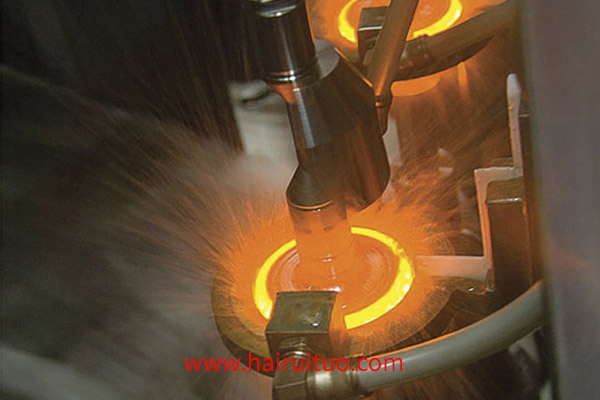

榴莲视频色在线观看淬火軸類零件適合在力學條件下工作。榴莲视频色在线观看淬火提高了軸表麵的硬度，產生了殘留壓力，提高了軸的疲勞強度。軸件淬火時，淬火層的深度越深，力學強度也越大，可以用4組試驗數據說明。表4-9有4種鋼，其中40鋼、50鋼為中碳結構鋼，淬火性低，40鋼為原始冷拔狀態，50鋼為熱軋狀態，心部硬流動不同。40Mn2和42CrMo淬火性好，40Mn2鋼調質，心硬度高。

1)軸的靜態力學強度(屈服強度和極限強度)隨淬火層深度的增加而上升。

2)淬火性高的鋼軸，其淬火層的總深度(測定20HRC)大部分為有效淬火層的深度。因此，當淬火層的總滌度較淺時，可以達到40鋼軸淬火層的總深度較大時的力學強度。例如，40鋼軸有效淬火層深度為軸徑的15%，淬火層總深度為軸徑的25%時達到的力學強度，42CrMo鋼軸有效淬火層深度為軸徑的17%，淬火層總深度為軸徑的23%即可達到。40鋼有效淬火層的深度由鋼淬火性低決定。

3)試驗證明，軸的疲勞壽命隨淬火層的總深度增加到一定值後達到極限，在同樣的力學應力下，同樣的力學強度的軸，40鋼比42CrMo鋼軸的疲勞壽命稍長。有人認為這與40鋼淬火層總深度略高有關。
