榴莲视频色在线观看淬火件質檢一般包括哪些項目？

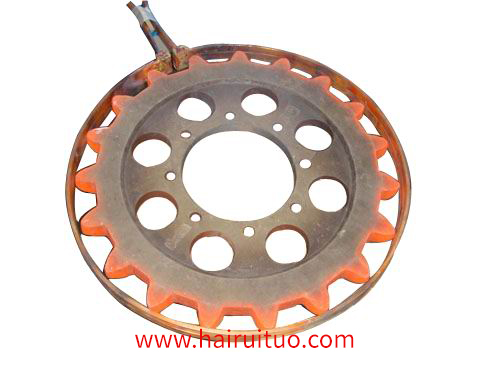

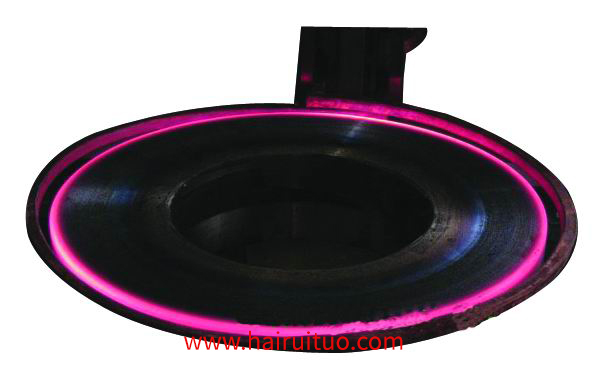

榴莲视频色在线观看淬火件的質量檢驗一般應包括外觀、硬度、淬火區域、淬火層深度、金相組織、變形和裂紋七個項目。

(1)外觀榴莲视频色在线观看淬火件表麵不得有燒熔、裂紋等缺陷。正常淬火表麵是米白夾著黑色(氧化皮)。灰白一般表示淬火溫度過高，表麵均為黑色或藍色，一般表示淬火溫度不夠。局部燒熔和明顯裂紋、崩潰、角落在外觀檢查中可以發現。

小批量和批量生產的外觀檢查率。

(2)硬度可用洛氏硬度計抽樣，抽樣率取決於部件的重要性和技術穩定性，一般為3%~10%，輔助銼刀檢查和銼刀檢查。銼刀檢查時，檢查員為了提高銼刀檢查的精度，準備了不同硬度的標準塊(經常是夾克)進行比較。在自動化生產中，比較先進的硬度檢測法已經采用渦流檢測儀等檢測。

(3)淬火區域的小批量生產經常用尺子和尺子測量，用強酸浸蝕淬火表麵，出現白色淬火區域進行檢查。浸蝕法常用於調整和試驗。在大批量生產中，如果傳感器或控製淬火區的機構可靠，一般隻需抽樣檢查，抽樣率為1%~3%。

(4)淬火層深淬火層深度目前采用淬火件切割規定檢查部位，測量該部位淬火層深度。過去國內用金相法測量淬火層的深度，現在貫徹GB/T5617-2005，通過測量淬火層的斷麵硬度來確定其深度。淬火層深度檢查一般需要破壞零件，除特殊零件、特殊規定外，一般隻進行抽查。小零件的大量生產可以每班檢查1件或100件、500件，大零件可以每月檢查l件等。采用先進的非破壞性測試儀器時，抽樣率可以提高，甚至可以檢查。

(5)金相組織榴莲视频色在线观看淬火材料主要是中碳鋼和鑄鐵，淬火材料的顯微組織一般與硬度對應。對於一些重要的部件，在設計圖案上提出顯微組織的要求，主要是為了防止過熱產生的粗馬氏體，同時防止過熱產生的未溶鐵素體。

(6)變形變形主要檢查軸類零件，一般用中心架、百分比表測量零件淬火後的擺差值。擺差值根據零件的長度、直徑比而變化，淬火零件可以校正，其撓曲量可以稍大。一般允許的擺差值與淬火後的磨量有關，磨量越小，允許的擺差值也越小。軸類一般零件的直徑磨削量通常為0.4~Imm。允許零件校直後的擺差值為0.15~0.3mm。

(7)裂紋重要部件淬火後需要磁粉探傷檢查，設備好的工廠用熒光粉顯示裂紋。磁粉探傷的零件，經退磁處理後進入下一道工序。
