低淬透性的鋼齒輪榴莲视频色在线观看淬火的特點是什麽？

由前蘇聯功勳科學家K.3.fflene朋KOBCKHn在20世紀60年代發明的低淬透性鋼齒輪榴莲视频色在线观看淬火，早在20世紀60年代就被應用到了汽車後橋齒輪、牽引車的尾輪等領域。20世紀70年代，我國還研製了55Ti、60Ti、70Ti等低淬透性鋼，並在拖拉機和煤機齒輪生產上進行了試驗，但由於鋼材成分控製和供應等問題，中斷了研發和批量生產。目前，俄羅斯MA3和KAMA3汽車製造廠大量采用低淬透性鋼製造重載傳動裝置。

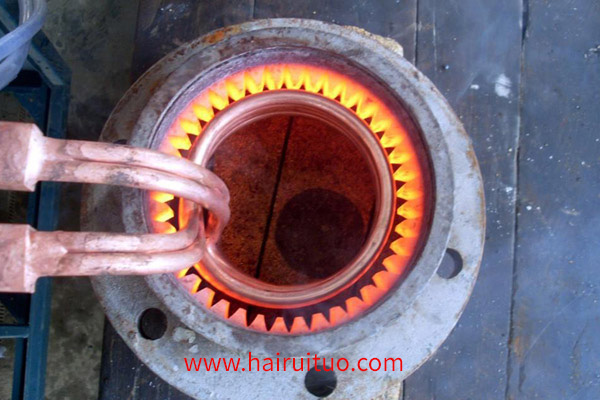

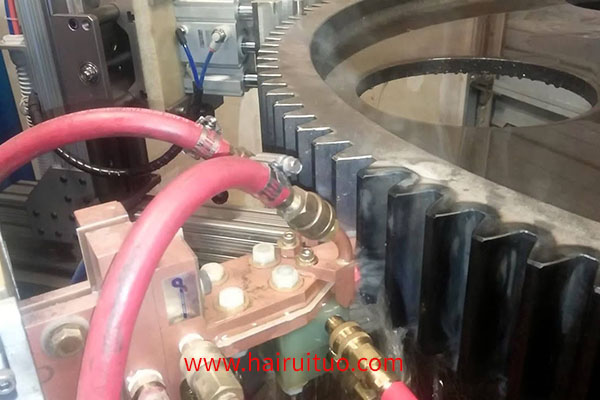

齒輪榴莲视频色在线观看淬火的特點是，低淬透性鋼的齒輪齒麵為熱滲透，在快冷淬火時，由於鋼的淬透性特別低，從而獲得了沿齒心方向的淬火層，同時也提高了齒心的硬度。低淬透性鋼為中碳鋼，但對Mn,Cr,Ni,Cu等合金元素含量之和不超過0.5%(質量分數)，雖然齒部熱透，但因淬透性極低，在強冷條件下，隻有表麵薄層才能淬硬，而齒心的硬度卻略有提高。結果表明，低淬透性鋼的晶粒度為11~12級，而普通鋼的晶粒度為7~8級，晶粒細化了，提高了抗脆斷能力。整個加熱表麵淬火後，齒輪的殘餘應力可達600MPa，從而提高了齒輪的抗疲勞斷裂能力。
